詳情介紹
MT60-G步進伺服驅動器，基於32位DSP平台,內置矢量控製技榆伺服解調 功能，結合閉環電機編碼器的反饋,使得步進伺跡統具有低噪聲、低發熱、不 丟步和應用速度更高的特點，能夠全方位提升智能裝備係統的性能。
■脈衝模式:單脈衝/雙脈衝。
■信號電平：3.3-24V兼容,PLC應用無需串電阻。
■電源電壓：24-100V直流或18-80V交流供電，推薦48V交流。
■典型應用：焊接機、伺服點膠機、剝線機、貼標機、雕刻機、電子 組裝設備等。

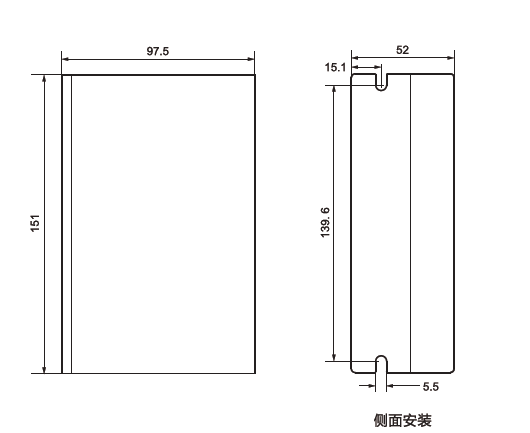

●安裝尺寸
| 步數/轉 | SW1 | SW2 | SW3 | SW4 |
|---|---|---|---|---|
| Default | on | on | on | on |
| 800 | off | on | on | on |
| 1600 | on | off | on | on |
| 3200 | off | off | on | on |
| 6400 | on | on | off | on |
| 12800 | off | on | off | on |
| 25600 | on | off | off | on |
| 51200 | off | off | off | on |
| 1000 | on | on | on | off |
| 2000 | off | on | on | off |
| 4000 | on | off | on | off |
| 5000 | off | off | on | off |
| 8000 | on | on | off | off |
| 10000 | off | on | off | off |
| 20000 | on | off | off | off |
| 40000 | off | off | off | off |

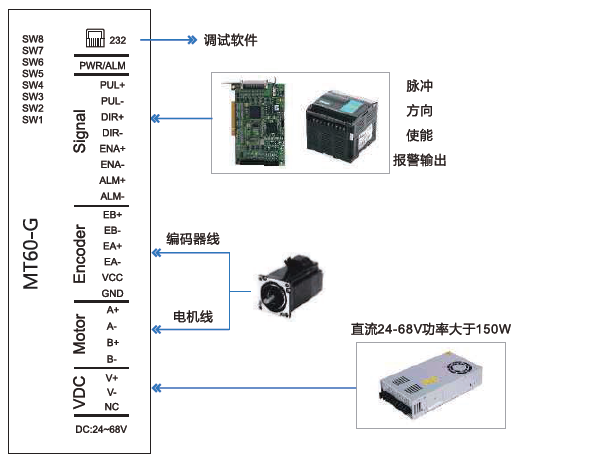

●接線示意圖
| 控製信號 | ||
| PUL | 脈衝 | 3.3-2.4v兼容PLC無需串電阻 |
| DIR | 方向 | |
| ENA | 使能 | |
| ALM | 報警輸出 | 集電極開路，最大電流150mA |
| Pend | 到位輸出 | 集電極開路，最大電流150mA |
| 編碼器接線 | |||||
| EB+ | EB- | EA+ | EA- | Vcc | Gnd |
| 編碼器B相輸出 | 編碼器A相輸出 | 編碼器電源/由驅動器提供 | |||
| 電機接線 | ||||
| A+ | A- | B+ | B- | 電機線需——對應不能調換 |
| 電機A+ | 電機A- | 電機B+ | 電機B- | |
| 供電電流--交/直流 | ||
| AC | 電源 | 直流不分正負功率大於150w |
| AC | 電源 | |
●功能選擇
| 功能選擇 | |||||||
|---|---|---|---|---|---|---|---|
| SW5 | 運行方向 | on | 正向 | SW7 | 脈衝模式 | on | 雙脈衝CW/CCW |
| off | 反向 | off | 單脈衝PUL&DIR | ||||
| SW6 | 指令平滑 | on | S型加減速生效 | SW8 | 開/閉環 | on | 開環模式 |
| off | S型加減速無效 | off | 閉環模式 | ||||
