詳情介紹
MR110數字式兩相步進驅動器，內置微細分技術和.上電參數自動整定功能。 MR110具有低噪音、低振動、低發熱和高速大力矩輸出的特點，能夠全麵發 揮兩相高壓步進電機的性能。
■脈衝模式:單脈衝/雙脈衝。
■信號電平：3.3-24V兼容,PLC應用無需串電阻。
■電源電壓：110~230V交流,推薦220V交流,具有優越的高速性能
■典型應用：雕刻機、貼標機、切割機、繪圖儀、數控機床、激光、自動裝配設 備等。
●安裝尺寸
| 步數/轉 | SW1 | SW2 | SW3 | SW4 |
|---|---|---|---|---|
| 7200 | on | on | on | on |
| 400 | off | on | on | on |
| 800 | on | off | on | on |
| 1600 | off | off | on | on |
| 3200 | on | on | off | on |
| 6400 | off | on | off | on |
| 12800 | on | off | off | on |
| 25600 | off | off | off | on |
| 1000 | on | on | on | off |
| 2000 | off | on | on | off |
| 4000 | on | off | on | off |
| 5000 | off | off | on | off |
| 8000 | on | on | off | off |
| 10000 | off | on | off | off |
| 20000 | on | off | off | off |
| 25000 | off | off | off | off |
| 5、6、7、8全為on時，可通過調試軟件更改任意部分 | ||||

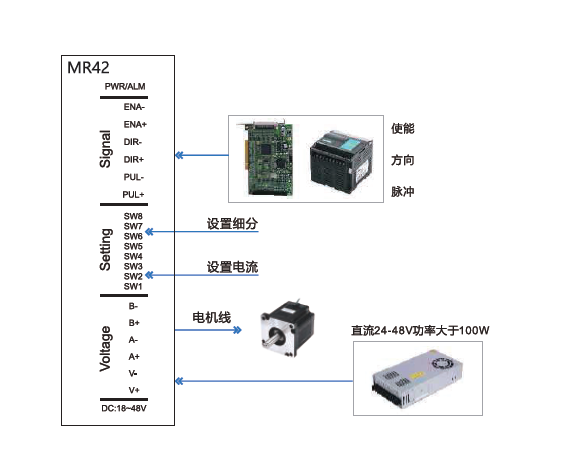

●接線示意圖
| 控製信號 | ||
| PUL | 脈衝 | 3.3-2.4v兼容PLC無需串電阻 |
| DIR | 方向 | |
| ENA | 使能 | |
| ALM | 報警輸出 | 集電極開路，最大電流40mA |
●工作電流設定
| 輸出電流峰值 | 輸出電流有效值 | SW1 | SW2 | SW3 |
|---|---|---|---|---|
| 2.3A | 2.0A | on | on | on |
| 3.0A | 2.6A | off | on | on |
| 3.7A | 3.1A | on | off | on |
| 4.4A | 3.7A | off | off | on |
| 5.1A | 4.3A | on | on | off |
| 5.8A | 4.9A | off | on | off |
| 6.5A | 5.4A | on | off | off |
| 7.2A | 6.0A | off | off | off |
| 半全流選擇 | SW4 | |
|---|---|---|
| off | 半流 | 空間電流為設定工作電流的一半 |
| on | 全流 | 空間電流等於設定工作電流 |
| 濾波功能選擇 | SW9 | |
|---|---|---|
| off | 有濾波 | 指令平滑關閉 |
| on | 無濾波 | 指令平滑打開 |
| 半全流選擇 | SW10 | |
|---|---|---|
| off | 單脈衝 | PUL_DIR |
| on | 雙脈衝 | CW&CCW |
